Detector de Gás para Espaço Confinado: Guia Completo, NR-33, Tipos e Como Escolher

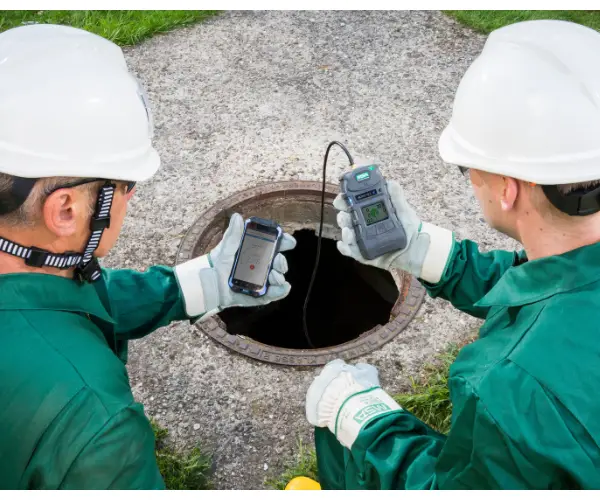

O detector de gás para espaço confinado é um equipamento fundamental para avaliar e monitorar a atmosfera de ambientes onde podem existir gases tóxicos, gases inflamáveis ou condições inadequadas de oxigênio.

Em trabalhos realizados em espaços confinados, a avaliação atmosférica é uma das principais medidas de prevenção, pois as condições do ambiente podem representar riscos graves à saúde e à vida dos trabalhadores.

A NR-33 – Segurança e Saúde nos Trabalhos em Espaços Confinados estabelece requisitos para a avaliação e o monitoramento da atmosfera antes da entrada e durante a permanência dos trabalhadores no espaço confinado.

Dependendo da aplicação, podem ser utilizados detectores multigás, detectores de 4 gases, equipamentos com bomba de amostragem ou outros instrumentos configurados de acordo com os riscos atmosféricos identificados.

A escolha do equipamento não deve ser feita apenas pelo número de sensores. É necessário considerar quais gases podem estar presentes, as características do espaço, a classificação da área, o processo realizado e os requisitos de segurança aplicáveis.

A R2 Safety oferece soluções para detecção de gases, locação, calibração, manutenção e suporte técnico para aplicações industriais e espaços confinados.

O que é um espaço confinado?

De acordo com a NR-33, espaço confinado é uma área não projetada para ocupação humana contínua, com meios limitados de entrada e saída, que possui ou pode desenvolver atmosfera perigosa ou que seja utilizada para armazenagem de material com potencial para engolfar ou afogar o trabalhador.

Entre os ambientes que podem se enquadrar como espaços confinados estão:

• Tanques industriais;
• Reservatórios;
• Vasos de processo;
• Poços e galerias;
• Reatores;
• Estações de tratamento;
• Redes de esgoto;
• Estruturas subterrâneas;
• Determinados silos e locais de armazenamento;
• Outros ambientes que atendam aos critérios aplicáveis à definição de espaço confinado.

A caracterização de um ambiente como espaço confinado deve considerar as condições da instalação, os processos realizados e os critérios estabelecidos pelas normas aplicáveis. Portanto, não é correto determinar que um local é espaço confinado apenas pela existência de uma entrada estreita ou pela dificuldade de acesso.

Por que utilizar detector de gases em espaço confinado?

Um dos principais riscos em espaços confinados é a possibilidade de a atmosfera apresentar condições perigosas que não podem ser identificadas de forma confiável pelos sentidos humanos.

Entre os principais riscos atmosféricos estão:

• Deficiência de oxigênio;
• Enriquecimento de oxigênio;
• Presença de gases tóxicos;
• Presença de vapores tóxicos;
• Acúmulo de gases ou vapores inflamáveis;
• Atmosferas potencialmente explosivas;
• Contaminação proveniente do próprio processo;
• Alterações atmosféricas durante a execução da atividade.

O detector permite realizar uma avaliação quantitativa da atmosfera, fornecendo informações sobre as concentrações medidas e alertando os trabalhadores quando os valores atingem os limites de alarme configurados no equipamento.

O detector não elimina o risco por si só. Ele faz parte de um conjunto de medidas de prevenção que pode incluir avaliação de riscos, ventilação, Permissão de Entrada e Trabalho, capacitação, vigia, equipamentos de proteção e procedimentos de emergência e salvamento.

O que a NR-33 estabelece sobre detectores de gases?

A NR-33 estabelece requisitos específicos para a avaliação atmosférica em espaços confinados.

As avaliações atmosféricas iniciais devem ser realizadas imediatamente antes da entrada dos trabalhadores, com o supervisor de entrada fora do espaço confinado.

Além disso, a atmosfera deve ser monitorada continuamente durante a permanência dos trabalhadores, conforme os procedimentos de segurança aplicáveis.

Os equipamentos utilizados para avaliação atmosférica devem atender aos requisitos estabelecidos pela NR-33 e às normas técnicas aplicáveis.

Entre os requisitos previstos para os equipamentos de avaliação atmosférica estão:

• Leitura instantânea;
• Segurança intrínseca;
• Proteção contra interferências eletromagnéticas de radiofrequência;
• Alarme sonoro;
• Alarme visual;
• Alarme vibratório;
• Proteção adequada contra ingresso de poeira e água;
• Manual em português.

Os alarmes sonoro, visual e vibratório devem atuar simultaneamente quando ocorrer uma condição de alarme, conforme os requisitos aplicáveis ao equipamento de avaliação atmosférica.

A NR-33 também estabelece requisitos relacionados ao Auto-Zero ou ajuste de ar limpo e ao Teste de Resposta, quando utilizados, antes do início das avaliações atmosféricas.

A calibração deve seguir os requisitos estabelecidos pela NR-33, pelo Programa de Gerenciamento de Riscos e pelas normas técnicas aplicáveis.

Qual é o nível de oxigênio adequado em um espaço confinado?

O oxigênio é um dos principais parâmetros que devem ser considerados na avaliação atmosférica de um espaço confinado.

A referência de concentração normal de oxigênio é de aproximadamente 20,9% em volume.

A NR-33 estabelece critérios específicos para condições de deficiência e enriquecimento de oxigênio. A avaliação deve considerar as condições reais do ambiente e os procedimentos de segurança estabelecidos para a atividade.

Uma concentração adequada de oxigênio, por si só, não significa que a atmosfera seja segura. Também devem ser avaliados os gases tóxicos e inflamáveis que possam estar presentes.

Quais gases um detector para espaço confinado pode medir?

A configuração do detector deve ser determinada pelos riscos atmosféricos identificados no espaço confinado.

Entre os gases e parâmetros que podem ser monitorados estão:

• Oxigênio (O₂);
• Sulfeto de hidrogênio (H₂S);
• Monóxido de carbono (CO);
• Gases e vapores inflamáveis em %LIE;
• Amônia (NH₃);
• Dióxido de carbono (CO₂);
• Cloro (Cl₂);
• Compostos orgânicos voláteis (VOCs);
• Outros gases específicos do processo.

Não existe uma configuração universal adequada para todos os espaços confinados. A seleção dos sensores deve considerar os produtos utilizados, armazenados ou produzidos no processo e os possíveis contaminantes.

O que é um detector 4 gases?

O detector 4 gases é uma das configurações mais conhecidas de detectores multigás utilizados em aplicações industriais e trabalhos em espaços confinados.

Uma configuração comum monitora simultaneamente:

Essa configuração é bastante utilizada em determinadas operações industriais, mas não deve ser considerada obrigatória para todos os espaços confinados.

Se a avaliação de riscos indicar a possibilidade de outros contaminantes, o equipamento deverá ser configurado com sensores compatíveis com esses riscos.

H₂S em espaços confinados

O sulfeto de hidrogênio (H₂S) é um gás altamente tóxico que pode estar presente em atividades relacionadas a petróleo e gás, saneamento, tratamento de efluentes, tanques, poços e processos industriais.

Em baixas concentrações, o H₂S pode apresentar odor semelhante ao de ovo podre. Entretanto, o olfato não deve ser utilizado como método de proteção, pois a exposição pode comprometer rapidamente a capacidade de perceber o odor.

Por esse motivo, quando houver possibilidade de presença de H₂S, deve ser utilizado monitoramento eletrônico adequado.

Monóxido de carbono (CO)

O monóxido de carbono é um gás tóxico que pode estar presente em determinados processos industriais e situações envolvendo combustão.

Como não pode ser identificado de forma confiável pelos sentidos humanos, sua presença deve ser avaliada com instrumento adequado quando houver possibilidade de exposição.

Amônia (NH₃) e outros gases tóxicos

Dependendo do processo industrial, outros gases podem representar risco dentro ou nas proximidades de espaços confinados.

A amônia (NH₃), por exemplo, pode estar presente em instalações de refrigeração e determinados processos industriais.

A escolha do sensor deve considerar a compatibilidade química, a faixa de medição, o princípio de funcionamento e as condições de operação.

Como funciona um detector de gases?

Um detector de gases utiliza sensores específicos para identificar e medir determinados gases ou parâmetros atmosféricos.

De maneira simplificada, o processo envolve três etapas:

1. Entrada ou amostragem do ar

O ar chega aos sensores do equipamento por difusão ou por meio de um sistema de bombeamento, dependendo do modelo.

2. Detecção pelos sensores

Cada sensor utiliza uma tecnologia específica para responder ao gás ou parâmetro para o qual foi projetado.

3. Processamento e indicação

O equipamento apresenta a concentração medida e compara os valores com os limites de alarme configurados.

Quando uma condição de alarme é identificada, o detector pode emitir alertas:

• Sonoros;
• Visuais;
• Vibratórios.

Tecnologias de sensores utilizadas em detectores de gases

Sensores eletroquímicos

São utilizados principalmente para a detecção de diversos gases tóxicos, como CO e H₂S, além de outros gases dependendo da tecnologia e do fabricante.

Sensores catalíticos

São utilizados para detectar determinados gases e vapores combustíveis, normalmente apresentando a concentração em relação ao Limite Inferior de Explosividade (LIE).

Sensores infravermelhos

A tecnologia infravermelha pode ser utilizada para determinados gases e aplicações, incluindo hidrocarbonetos e dióxido de carbono, dependendo do sensor e da configuração do equipamento.

Sensor de oxigênio

O sensor de O₂ mede a concentração de oxigênio na atmosfera e é fundamental para identificar situações de deficiência ou enriquecimento de oxigênio.

Detector portátil, detector com bomba ou sistema fixo?

Existem diferentes tipos de equipamentos de detecção de gases e cada um possui uma finalidade específica.

Detector multigás portátil

É utilizado em atividades nas quais o trabalhador precisa realizar o monitoramento enquanto se desloca ou permanece em determinada área.

É uma solução comum para atividades de manutenção, inspeção e trabalhos em espaços confinados, quando configurado de acordo com os riscos da aplicação.

Detector com bomba de amostragem

O detector equipado com bomba permite conduzir uma amostra da atmosfera até os sensores por meio de uma linha de amostragem.

Esse recurso pode ser útil para avaliações remotas ou para determinadas configurações de espaços confinados, especialmente quando é necessário avaliar a atmosfera antes da entrada.

A utilização da bomba, o comprimento da linha e o procedimento de amostragem devem seguir as características do equipamento e as orientações do fabricante.

Sistemas de detecção fixa

Os sistemas fixos são instalados permanentemente em pontos determinados de uma instalação para monitoramento contínuo de áreas ou processos.

Eles podem ser utilizados em plantas industriais, áreas de processo, salas técnicas e outros locais de risco.

Conheça os sistemas de detecção de gases fixos da R2 Safety.

Detector portátil x detector fixo

Em determinadas instalações, detectores portáteis e sistemas fixos podem ser utilizados de forma complementar.

Auto-Zero ou ajuste de ar limpo

O Auto-Zero, também conhecido como ajuste de ar limpo, é uma função presente em determinados detectores de gases utilizada para estabelecer uma referência antes das avaliações.

Quando previsto e utilizado, esse procedimento deve ser realizado de acordo com o fabricante e em condições apropriadas de ar limpo.

A NR-33 estabelece requisitos para a realização do Auto-Zero ou ajuste de ar limpo, quando utilizado, antes do início das avaliações atmosféricas.

Auto-Zero não é sinônimo de calibração. O procedimento não substitui a calibração do equipamento.

O que é Bump Test ou Teste de Resposta?

O Teste de Resposta (Bump Test) é utilizado para verificar se o detector responde adequadamente ao gás de teste e se suas funções de alarme operam conforme esperado.

De acordo com a NBR 16577, o teste de resposta é um teste de funcionalidade do instrumento e não um teste de acuracidade. :contentReference[oaicite:3]{index=3}

O procedimento deve seguir as orientações do fabricante e utilizar gás de teste apropriado e dentro da validade.

Quando houver reprovação no teste de resposta, o equipamento não deve ser considerado aprovado para utilização até que sejam realizados os procedimentos necessários de ajuste, manutenção ou correção.

Calibração de detector de gases

A calibração é diferente do Auto-Zero e do Teste de Resposta.

Na calibração, a resposta do instrumento é comparada com concentrações conhecidas de gases de referência, permitindo avaliar e estabelecer a relação entre a indicação do equipamento e o valor de referência.

A NBR 16577 descreve a calibração como um procedimento que envolve uma leitura de base em ar limpo e a exposição dos sensores a concentrações conhecidas de gases. A norma também estabelece que esse procedimento seja realizado em laboratório de ensaio e calibração que atenda aos requisitos da ABNT NBR ISO/IEC 17025. :contentReference[oaicite:4]{index=4}

Para equipamentos de avaliação atmosférica abrangidos pela NR-33, devem ser observados também os requisitos específicos da regulamentação vigente e do Programa de Gerenciamento de Riscos.

Não é tecnicamente adequado afirmar que todo detector deve ser calibrado obrigatoriamente a cada seis meses. A periodicidade deve considerar os requisitos aplicáveis, o PGR, o fabricante, a utilização e os critérios técnicos pertinentes.

Calibração, ajuste e Teste de Resposta: qual a diferença?

Essa distinção é importante porque Bump Test não substitui calibração e Auto-Zero também não substitui calibração.

Calibração e confiabilidade do detector

O funcionamento adequado de um detector depende de mais fatores do que simplesmente ligar o equipamento.

É importante manter um programa de controle que considere:

• Calibração;
• Teste de Resposta;
• Auto-Zero ou ajuste de ar limpo, quando aplicável;
• Inspeção física;
• Verificação dos sensores;
• Verificação dos alarmes;
• Estado da bateria;
• Validade dos gases de teste;
• Manutenção preventiva e corretiva;
• Registros dos serviços realizados.

Os sensores também podem sofrer degradação ao longo do tempo devido à exposição a contaminantes, condições ambientais extremas, choques físicos, exposição a altas concentrações de gás e outros fatores. :contentReference[oaicite:5]{index=5}

Esse controle permite aumentar a confiabilidade das medições e identificar problemas antes que o equipamento seja utilizado em uma atividade crítica.

Como escolher um detector de gases para espaço confinado?

A escolha do equipamento deve começar pela avaliação dos riscos, e não apenas pelo preço ou pela quantidade de sensores.

1. Identifique os gases que podem estar presentes

Analise os produtos utilizados, armazenados ou produzidos no processo e os possíveis contaminantes que podem atingir o espaço confinado.

2. Verifique a necessidade de monitorar oxigênio

O monitoramento de O₂ é fundamental quando existe possibilidade de deficiência ou enriquecimento de oxigênio.

3. Avalie o risco de atmosfera inflamável

Quando houver possibilidade de gases ou vapores combustíveis, deve ser considerada a utilização de sensor adequado para avaliação em %LIE.

4. Verifique os gases tóxicos

H₂S, CO, NH₃ e outros gases podem exigir sensores específicos de acordo com o processo.

5. Avalie a classificação da área

Quando o equipamento for utilizado em área classificada, devem ser observados os requisitos de segurança e certificação aplicáveis.

6. Considere a necessidade de bomba

Algumas atividades podem exigir amostragem remota ou avaliação de pontos de difícil acesso.

7. Considere autonomia e condições de trabalho

Para operações de campo, a autonomia da bateria, resistência mecânica, grau de proteção e facilidade de utilização são fatores importantes.

8. Considere manutenção e calibração

Antes de adquirir um equipamento, também é importante verificar disponibilidade de assistência técnica, sensores, baterias, peças, gases de teste e serviços de calibração.

Comprar ou alugar detector de gases?

A decisão entre comprar ou alugar um detector de gases depende da frequência de utilização, da duração da operação e da estrutura de manutenção disponível na empresa.

Quando comprar?

A aquisição pode ser interessante para empresas que possuem atividades frequentes em espaços confinados e precisam manter equipamentos disponíveis permanentemente.

Além do valor de aquisição, devem ser considerados:

• Calibração;
• Manutenção;
• Substituição de sensores;
• Baterias;
• Testes funcionais;
• Gases de teste;
• Peças de reposição;
• Gestão do parque de equipamentos.

Quando alugar?

A locação de detectores de gases pode ser uma alternativa para operações temporárias, paradas industriais, obras, inspeções, comissionamento e atividades que não justificam a aquisição de uma frota própria.

Conheça a locação de equipamentos para espaço confinado da R2 Safety.

Aplicações industriais

Detectores de gases podem ser utilizados em diferentes setores, desde que o equipamento esteja corretamente especificado para os riscos existentes.

• Petróleo e gás;
• Plataformas offshore;
• Refinarias;
• Indústrias petroquímicas;
• Indústrias químicas;
• Saneamento;
• Estações de tratamento de efluentes;
• Mineração;
• Manutenção industrial;
• Paradas industriais;
• Inspeções;
• Comissionamento.

Detector de gases para operações offshore

Em operações offshore, a detecção de gases possui importância especial devido à presença de processos com hidrocarbonetos, espaços confinados, áreas classificadas e operações que podem envolver atmosferas inflamáveis ou tóxicas.

Nessas aplicações, além da escolha correta dos sensores, devem ser avaliadas as certificações, resistência ambiental, autonomia, facilidade de manutenção e disponibilidade de assistência técnica.

Detector de gases para indústria de petróleo e gás

Operações de petróleo e gás podem apresentar riscos associados a hidrocarbonetos, H₂S, deficiência de oxigênio e outros contaminantes.

A especificação do detector deve considerar o processo específico e os possíveis gases presentes em cada área.

Não existe um único detector que seja adequado para todas as operações de petróleo e gás. A configuração deve ser definida de acordo com a avaliação de riscos.

Assistência técnica e manutenção de detectores

A manutenção adequada é fundamental para preservar a confiabilidade e a disponibilidade dos equipamentos.

A R2 Safety oferece suporte técnico para equipamentos de detecção de gases, incluindo serviços relacionados à manutenção, calibração e avaliação dos equipamentos.

Conheça a assistência técnica autorizada MSA.

Por que não devemos confiar no olfato para detectar gases?

O cheiro não é um método seguro de avaliação atmosférica.

Alguns gases são praticamente inodoros e outros podem comprometer a capacidade do trabalhador de perceber seu próprio odor após determinada exposição.

Um exemplo importante é o H₂S. Embora possa apresentar cheiro característico em baixas concentrações, a percepção olfativa não deve ser utilizada como mecanismo de proteção.

Por isso, quando houver possibilidade de exposição, devem ser utilizados métodos instrumentais adequados de avaliação atmosférica.

O detector de gases substitui a ventilação?

Não.

O detector mede e monitora a atmosfera, enquanto a ventilação é uma medida de controle destinada a manter condições atmosféricas adequadas quando aplicável.

A ventilação deve ser definida considerando os riscos atmosféricos existentes e aqueles que podem ser gerados pela atividade. A NBR 16577 recomenda que a estratégia de ventilação considere, entre outros fatores, os contaminantes, suas concentrações e as características das aberturas do espaço. :contentReference[oaicite:6]{index=6}

O detector deve ser entendido como parte de um sistema de controle de riscos e não como substituto das demais medidas de prevenção.

O detector substitui a Permissão de Entrada e Trabalho?

Não.

A avaliação atmosférica e o monitoramento fazem parte do gerenciamento de segurança da atividade, mas não substituem a Permissão de Entrada e Trabalho (PET) nem os demais requisitos aplicáveis aos trabalhos em espaços confinados.

A entrada e o trabalho devem seguir os procedimentos estabelecidos pela organização e os requisitos da NR-33.

Perguntas frequentes sobre detector de gás para espaço confinado

Qual detector é usado em espaço confinado?

Depende dos riscos identificados. O detector multigás é uma solução comum, podendo possuir sensores para O₂, gases inflamáveis, H₂S, CO e outros gases conforme a aplicação.

Qual é o detector 4 gases mais utilizado?

O detector 4 gases é uma configuração bastante comum e normalmente pode monitorar O₂, %LIE, H₂S e CO. Entretanto, a configuração ideal depende da avaliação de riscos do espaço confinado.

O detector 4 gases é obrigatório pela NR-33?

Não. A NR-33 estabelece requisitos para avaliação e monitoramento atmosférico, mas não determina que todos os espaços confinados utilizem obrigatoriamente uma configuração específica de quatro sensores. O equipamento deve ser adequado aos riscos existentes.

O detector precisa ser intrinsecamente seguro?

Os equipamentos utilizados para avaliações atmosféricas devem atender aos requisitos estabelecidos pela NR-33 e às normas técnicas aplicáveis, incluindo os requisitos de segurança previstos para esses equipamentos.

O detector precisa ter alarme sonoro, visual e vibratório?

Sim. Os equipamentos de avaliação atmosférica abrangidos pelos requisitos aplicáveis devem possuir sistemas de alarme adequados, incluindo indicação sonora, visual e vibratória conforme estabelecido pela NR-33.

Precisa fazer Auto-Zero todos os dias?

Quando utilizado, o Auto-Zero ou ajuste de ar limpo deve seguir a periodicidade e o procedimento estabelecidos pela NR-33 e pelo fabricante do equipamento.

O Bump Test precisa ser realizado diariamente?

A NR-33 estabelece requisitos para o Teste de Resposta antes do início das avaliações quando esse procedimento é utilizado. A execução deve seguir as orientações do fabricante e os procedimentos de segurança da organização.

Bump Test substitui calibração?

Não. O Teste de Resposta é um teste funcional do instrumento e não um teste de acuracidade. A calibração possui finalidade metrológica e segue procedimento específico. :contentReference[oaicite:7]{index=7}

De quanto em quanto tempo devo calibrar o detector?

A periodicidade deve considerar os requisitos aplicáveis, o Programa de Gerenciamento de Riscos, o fabricante e as condições de utilização. Não é adequado estabelecer genericamente um intervalo de seis meses para todos os detectores.

Onde deve ser feita a calibração?

Devem ser observados os requisitos da NR-33 e das normas técnicas aplicáveis. A NBR 16577 estabelece que a calibração seja realizada em laboratório de ensaio e calibração que atenda aos requisitos da ABNT NBR ISO/IEC 17025. :contentReference[oaicite:8]{index=8}

Preciso de detector com bomba para entrar em espaço confinado?

Não necessariamente. A necessidade de bomba depende das características do espaço, da estratégia de amostragem e do procedimento de segurança. Em determinadas aplicações, a bomba permite realizar amostragem remota antes da entrada.

Posso utilizar um detector de gases comum em área classificada?

Não se deve presumir que qualquer detector seja adequado. Em áreas classificadas, devem ser observados os requisitos de certificação, segurança intrínseca e demais requisitos aplicáveis ao equipamento e à área.

Posso alugar um detector de gases para uma parada industrial?

Sim. A locação pode ser uma alternativa para operações temporárias, paradas industriais, obras, inspeções e comissionamento.

Onde comprar detector de gás para espaço confinado?

A R2 Safety fornece soluções de detecção de gases e pode auxiliar na especificação do equipamento de acordo com os riscos da aplicação.

Referências e normas

•
  Normas Regulamentadoras vigentes – Ministério do Trabalho e Emprego

•
  Guia Técnico da NR-33 – Ministério do Trabalho e Emprego

•
  INMETRO – Calibração de instrumentos
