Detecção de incêndio industrial
Detecção de chama conforme o risco da sua operação

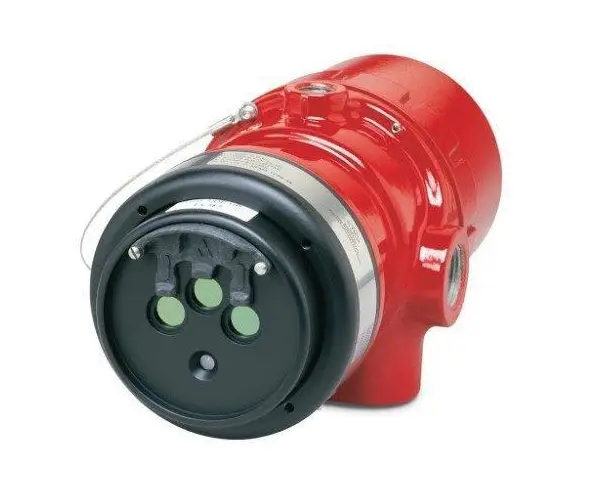

O detector de chama industrial identifica a radiação emitida pelo fogo e sinaliza o evento ao sistema de alarme. A tecnologia deve ser escolhida conforme o combustível, o ambiente e a área monitorada. A R2 Safety atende projetos, instalação, testes funcionais e manutenção, com base em Macaé/RJ e atendimento nacional mediante planejamento.
UV, IR, UV/IR, IR3 e multiespectral: o que muda
A sigla descreve o princípio de detecção. A escolha depende dos ensaios e das limitações do modelo para o combustível presente na instalação.
| Tecnologia | Como funciona | O que avaliar |
|---|---|---|
| UV — ultravioleta | Identifica a radiação ultravioleta da chama. | Solda elétrica e arcos podem interferir. Fumaça e contaminantes no caminho óptico podem prejudicar a detecção. |
| IR — infravermelho de banda única | Analisa uma faixa de radiação infravermelha. | Fontes quentes com radiação variável podem interferir. O Det-Tronics X9800, por exemplo, é destinado a combustíveis que contêm carbono. |
| UV/IR — ultravioleta e infravermelho | Combina os dois sinais para reconhecer a chama. | No Dräger Flame 1350, os dois canais precisam atender aos critérios de alarme. A combinação não elimina a avaliação das interferências. |
| IR3 — triplo infravermelho | Compara três bandas infravermelhas para distinguir chama e fontes de interferência. | O Dräger Flame 1500 é destinado a hidrocarbonetos. A designação IR3, isoladamente, não comprova capacidade para detectar hidrogênio. |
| IR multiespectral | Emprega múltiplas bandas infravermelhas e processamento dos sinais. | Há modelos para combustíveis distintos: Autronica X33AF para hidrocarbonetos e X32AF para hidrogênio. Confirme a aplicação na documentação do modelo. |
Detectores de chama na loja da R2
Busca pelo modelo? Cada produto tem código, folha técnica e certificados para consulta. A venda é por orçamento pelo botão. SIL é o nível de integridade de segurança; PowerLoop é o laço de alimentação e comunicação Autronica. Confirme a configuração na proposta.
Detectores de chama MSA na loja
X33AF e X3301: mesma família
O Autronica AutroFlame X33AF pertence à mesma família do Det-Tronics X3301. A declaração do X33AF e o manual do X3301 citam o mesmo certificado ATEX (referência europeia para equipamentos em atmosferas explosivas): DEMKO 01 ATEX 130204X. O fabricante declarado do X33AF é a Autronica. Confirme interfaces, saídas e aplicação de cada versão.
Projeto e instalação integrados ao sistema de alarme
O projeto deve considerar o combustível, os possíveis pontos de incêndio, os obstáculos e a integração ao SDAI (Sistema de Detecção e Alarme de Incêndio). A distância de catálogo não define, sozinha, a cobertura da instalação.
- Projeto: avaliação da aplicação, seleção da tecnologia e posicionamento dos detectores.
- Instalação: montagem, conexões e configuração conforme o equipamento e o projeto.
- Teste funcional: verificação da resposta e da comunicação do evento ao sistema, conforme procedimento do fabricante.
- Manutenção e calibração: diagnóstico e intervenções aplicáveis ao modelo, com escopo definido na proposta.
Como solicitar o atendimento
- Informe a aplicação — Envie o combustível envolvido, o local, fotos da instalação e a necessidade de projeto, fornecimento ou manutenção.
- Identifique os equipamentos — Informe fabricante, modelo e central instalada; encaminhe os manuais e desenhos disponíveis.
- Defina o escopo com a R2 — A proposta deve identificar equipamentos atendidos, intervenções, documentos de entrega e condições de mobilização.
- Planeje a execução — Combine a janela de trabalho e os procedimentos de teste com a operação responsável pela instalação.
Marcas atendidas e vínculo com a R2
| Marca | Atendimento |
|---|---|
| MSA / General Monitors | Assistência Técnica Autorizada. Consulte o atendimento para o modelo instalado. |
| Autronica | Distribuidor autorizado e Assistência Técnica Autorizada para os sistemas e equipamentos contemplados na proposta. |
| Dräger Flame | Atendimento técnico da linha fixa. A seleção do serviço considera o modelo, a aplicação, a documentação do fabricante e a avaliação técnica registrada na proposta. |
| Det-Tronics | A R2 vende e atende (manutenção e teste). Consulte o escopo para o modelo instalado. |
Teste funcional, calibração e manutenção
Teste funcional verifica o comportamento do equipamento; calibração é um procedimento distinto e depende do modelo. No Det-Tronics X2200, a saída é calibrada em fábrica e o manual dispensa sua calibração em campo. Os testes devem seguir o método indicado pelo fabricante.
Consulte a R2 para inspeção, limpeza, diagnóstico e verificação do sistema conforme o equipamento. Veja o escopo de calibração e manutenção de detector de chama.
A acreditação RBC (Rede Brasileira de Calibração) CAL 0826 da R2 aplica-se exclusivamente a detectores de gases. O atendimento a detectores de chama não é coberto pela acreditação.
Normas: equipamento, sistema e função de segurança
A referência aplicável e sua edição devem ser definidas no projeto. Aprovação de um detector não comprova, por si só, a conformidade de toda a instalação.
| Referência | O que abrange |
|---|---|
| EN 54-10 | Requisitos e ensaios de desempenho de detectores pontuais de chama que utilizam radiação do fogo em sistemas de detecção de incêndio de edificações. |
| FM 3260 | Desempenho de detectores de incêndio sensíveis à energia radiante. A aprovação deve corresponder ao modelo e à configuração. |
| IEC 61508 | Segurança funcional de sistemas elétricos, eletrônicos e programáveis. SIL (nível de integridade de segurança) está relacionado à função de segurança, não ao alcance do detector. |
| NFPA 72 | Projeto e instalação de sistemas de alarme de incêndio, além de inspeção, testes e manutenção. Não é uma certificação genérica do detector. |
Serviços e soluções relacionados
Sistema de detecção e combate a incêndio · Detecção de chama e SDAI · Calibração e manutenção de detector de chama · Autronica · MSA
Perguntas frequentes
Qual tecnologia de detector de chama devo escolher?
Comece pelo combustível e pelo cenário de incêndio. Depois, avalie as condições ambientais, as interferências e a integração ao sistema. A seleção deve considerar a documentação do modelo e o projeto da instalação.
Todo detector IR3 detecta hidrogênio?
Não. O Dräger Flame 1500 é destinado a hidrocarbonetos; existem equipamentos específicos para hidrogênio, como o Autronica X32AF. Confirme o combustível nos ensaios do modelo escolhido.
O alcance máximo define o espaçamento entre detectores?
Não. O resultado depende do combustível, do tamanho do fogo, da sensibilidade e da posição no campo de visão. O projeto deve considerar também os obstáculos; a distância no eixo óptico não representa toda a área monitorada.
Solda e equipamentos quentes podem causar alarmes?
Podem, conforme a tecnologia e o modelo. Arcos de solda são fontes de UV; objetos quentes com radiação variável podem afetar detectores IR. Avalie as interferências documentadas pelo fabricante.
Teste funcional é a mesma coisa que calibração?
Não. O teste verifica a resposta do equipamento. A necessidade de calibração depende do fabricante e do modelo. A proposta deve distinguir os procedimentos realizados e a documentação entregue.
A R2 é autorizada de todas as marcas atendidas?
A R2 é distribuidor autorizado e Assistência Técnica Autorizada Autronica, além de Assistência Técnica Autorizada MSA. Os detectores General Monitors, da linha MSA, e Dräger Flame também são atendidos conforme o modelo, a documentação e o escopo da proposta. A R2 vende e atende (manutenção e teste) equipamentos Det-Tronics.
Precisa especificar ou revisar detectores de chama?
Informe o combustível, o local, os modelos instalados e o serviço necessário. Envie sua solicitação pelo formulário ou para comercial@r2safety.com.br. Atendimento em horário comercial.
