Especificações de Aplicação e Suporte R2 Safety
Três sensores infravermelhos para detecção de chamas de hidrocarbonetos, com óptica aquecida e autoteste de integridade óptica. O alcance depende do combustível e das condições de ensaio; as saídas variam por versão.
O Det-Tronics X3301 detecta chamas de hidrocarbonetos por infravermelho multiespectral, para aplicações como refinarias e plataformas offshore.
| Item | Especificação técnica |
|---|---|
| Tecnologia | Três sensores infravermelhos. |
| Alimentação | 24 Vcc nominal; faixa de 18 a 30 Vcc. |
| Diagnóstico | Autoteste de integridade óptica oi® a cada minuto e óptica aquecida. |

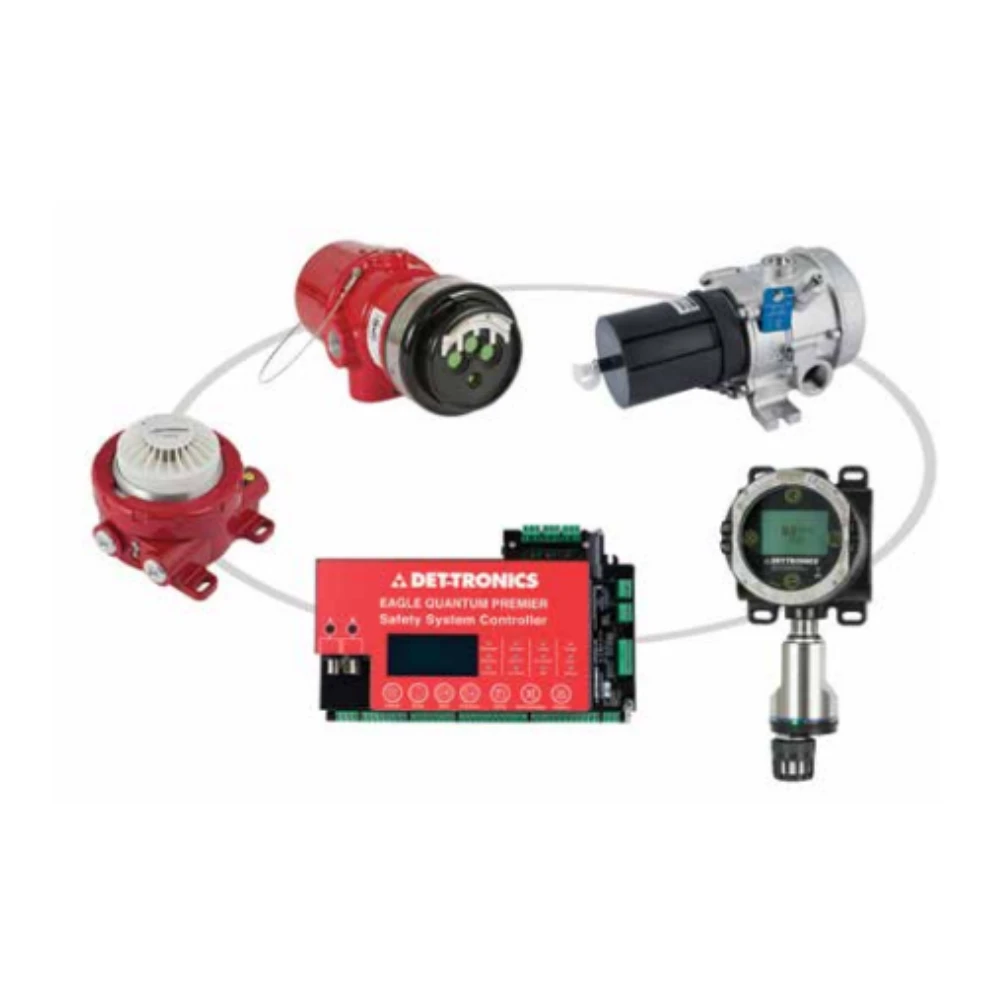

| Saídas | Versões com relés, 0–20 mA e comunicação HART; versão Eagle Quantum Premier (EQP) sem saídas analógicas ou relés. |
| Invólucro | Alumínio sem cobre ou aço inoxidável 316, conforme versão. |
| Certificações | FM, ATEX e IECEx conforme configuração; capacidade SIL 2 (nível de integridade de segurança) em modelos específicos. |
Vídeos
Documentos de suporte
Escolha o item e clique para baixar.
Certificados
Certificação SIL 2 para os detectores de chama infravermelho MS X3301 e X3302
Fichas de especificações do produto
Especificações do X3301
Especificações do X3301 com saída de pulso
Brochuras
Soluções de Detecção de Chamas
Manuais de instruções
Manual de Instruções de Comunicação HART com X3301
Manual de Instruções do X3301 com Modo Automotivo e Saída de Dois Estágios
Braço de montagem e colar de fixação para detector de chamas da série X
Instruções de segurança X3301-X3302
Detector de chamas infravermelho multiespectral X3301 com saída de pulso
X3301 Aprimorado – Manual de Instruções – 95-8704-5.5
