Levantamento in loco em plantas industriais, bases portuárias, FPSOs e unidades offshore: elaboramos as fichas cadastrais individualizadas conforme a Nova NR-33 e ABNT NBR 16577, definindo a matriz de gases contaminantes, ventilação mecânica, bloqueios (LOTO) e proteção respiratória.
Documentação técnica pronta para fiscalizações do MTE, auditorias Petrobras e liberação segura de entrada:

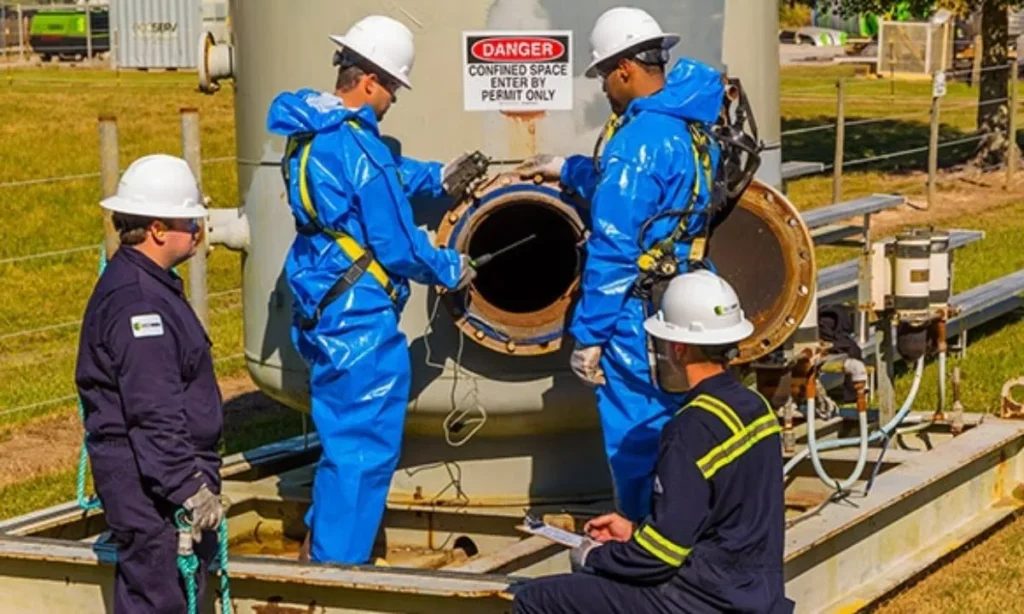

O Cadastro Técnico de Espaços Confinados é o documento base exigido pela Norma Regulamentadora NR-33 (Segurança e Saúde nos Trabalhos em Espaços Confinados) e pela ABNT NBR 16577 para mapear todos os tanques, vasos de pressão, colunas de destilação, silos, galerias subterrâneas, caixas de passagem, porões navais, praças de máquinas, cisternas e reatores de uma unidade industrial ou marítima.
Sem um cadastro atualizado e integrado ao PGR (Programa de Gerenciamento de Riscos — NR-01), o Supervisor de Entrada não possui parâmetros confiáveis para emitir a Permissão de Entrada e Trabalho (PET), expondo a equipe ao principal causador de acidentes fatais na indústria: atmosferas IPVS (Imediatamente Perigosas à Vida ou à Saúde), deficiência de oxigênio, bolsões de H₂S/CO ou explosividade (% LEL).
Mapeamos os produtos químicos armazenados, resíduos de borra, reações de oxidação e trabalhos a quente previstos para determinar os contaminantes por faixa de densidade: gases mais leves que o ar (ex.: Metano CH₄, Amônia NH₃, Hidrogênio H₂), gases de densidade próxima ao ar (Monóxido de Carbono CO) e gases mais pesados que o ar que se acumulam no fundo (Sulfeto de Hidrogênio H₂S, Vapores de Hidrocarbonetos/Benzeno VOCs e CO₂).
Com base na cubagem real (m³) e na geometria das bocas de visita de cada espaço confinado, calculamos a vazão necessária (m³/h) de insuflamento ou exaustão (mínimo de 10 a 20 renovações de ar por hora conforme o risco), especificando insufladores/exaustores portáteis à prova de explosão (Ex) com dutos antiestáticos aterrados.
Cada ficha cadastral detalha os pontos de isolamento, bloqueio, raqueteamento de linhas, drenagem, purga/inertização e etiquetagem (Lockout/Tagout — LOTO), além do cenário de resgate técnico vertical ou horizontal (tripé, monopé, guincho resgatador, maca envelope tipo Sked e conjunto autônomo SCBA).
| Seção da Ficha Cadastral | Parâmetros Técnicos Levantados In Loco pela R2 Safety | Requisito Normativo Atendido |
|---|---|---|
| 1. Identificação, Geometria e Acesso | Código TAG exclusivo, setor/planta, dimensões, volume interno (m³), quantidade e diâmetro das bocas de visita (BV), tipo de escada/acesso e coordenadas/fotos. | NR-33 Item 33.3 / ABNT NBR 16577 (Identificação e Sinalização Permanente). |
| 2. Inventário de Perigos e Riscos (PGR) | Riscos atmosféricos (asfixia, inflamabilidade, toxicidade), químicos, biológicos, físicos (ruído, calor, radiação), mecânicos (partes móveis, engolfamento) e elétricos. | Integração direta com o Inventário de Riscos do PGR (NR-01) e NR-33. |
| 3. Instrumentação de Detecção de Gases | Definição dos sensores obrigatórios (LEL, O₂, H₂S, CO, SO₂, NH₃, Cl₂, PID 10.6 eV), limites de alarme A1/A2, uso de bomba de amostragem e regra de tempo por metro de sonda. | NR-33 / ABNT NBR 16577 / Rastreabilidade Metrológica RBC (CAL 0826). |
| 4. Controle de Energia, Ventilação e EPR | Pontos de bloqueio LOTO e raqueteamento, vazão do insuflador/exaustor Ex, iluminação 24V Ex e especificação de Ar Mandado (ABNT NBR 12543) ou SCBA. | NR-10, NR-12, NR-33 e Programa de Proteção Respiratória (PPR Fundacentro). |
| 5. Procedimento de PET e Resgate | Checklist parametrizado de Permissão de Entrada e Trabalho (PET), composição da equipe de salvamento e lista de equipamentos de resgate pré-posicionados. | Anexo da NR-33 (Permissão de Entrada e Trabalho e Plano de Emergência). |
Alinhamos com o SESMT/SMS da sua unidade a lista preliminar de equipamentos, P&IDs, FISPQs/FDS dos produtos químicos e histórico de entradas anteriores.
Nossa equipe percorre a planta onshore ou embarca na unidade offshore para medir dimensões, inspecionar bocas de visita, fotografar acessos e mapear pontos de bloqueio.
Consolidamos as fichas cadastrais individualizadas, cálculos de ventilação, especificação de detectores/EPRs e o modelo customizado de PET.
Entregamos o book técnico digital e físico, orientamos os Supervisores de Entrada e disponibilizamos a locação dos kits NR-33 dimensionados.
Esclareça as principais dúvidas sobre exigências do MTE, integração com o PGR e instrumentação:
A Nova NR-33 exige que toda organização identifique e mantenha atualizado o cadastro de todos os seus espaços confinados (mesmo aqueles desativados ou sem previsão imediata de entrada), integrado ao Programa de Gerenciamento de Riscos (PGR — NR-01). Cada ficha cadastral deve conter identificação exclusiva (TAG), localização, dimensões/volume, número de bocas de visita, caracterização dos perigos atmosféricos, químicos, físicos, mecânicos e ergonômicos, medidas de controle de energia (LOTO), ventilação requerida, EPIs/EPRs e plano específico de resgate.
Diferente de consultorias genéricas que entregam planilhas padronizadas sem critério de instrumentação, a R2 Safety é especialista acreditada em Detecção de Gases (RBC CAL 0826) e Proteção Respiratória. Para cada espaço confinado inventariado, definimos a matriz exata de gases contaminantes a monitorar (% LEL, O₂, H₂S, CO, NH₃, SO₂, Cl₂ ou VOC via sensor PID), o fator de resposta, o número de trocas de ar por hora (ACH) do insuflador/exaustor Ex e o equipamento respiratório (Ar Mandado Grau D ou SCBA).
A ABNT NBR 16577 (Espaço Confinado — Prevenção de Acidentes, Procedimentos e Medidas de Proteção) estabelece os critérios técnicos detalhados para avaliação atmosférica prévia e contínua, estratificação de gases por densidade (topo, meio e fundo), cálculo de vazão de ventilação mecânica geral diluidora ou exaustora local e requisitos do modelo de Permissão de Entrada e Trabalho (PET).
Sim. Nossos especialistas atendem plantas industriais em todo o Brasil (refinarias, químicas, petroquímicas, alimentícias, papel e celulose, mineração, portos e termelétricas) e contam com certificação de embarque (CBSP/HUET e NR-33) para realizar o inventário técnico a bordo de plataformas marítimas, FPSOs e embarcações de apoio.
De acordo com a NR-33, o cadastro deve ser revisado sempre que houver alteração na planta, mudança de fluido ou produto armazenado no equipamento, modificação de processo, reforma estrutural, identificação de novos perigos durante a emissão de uma PET ou ocorrência de incidente/quase-acidente.

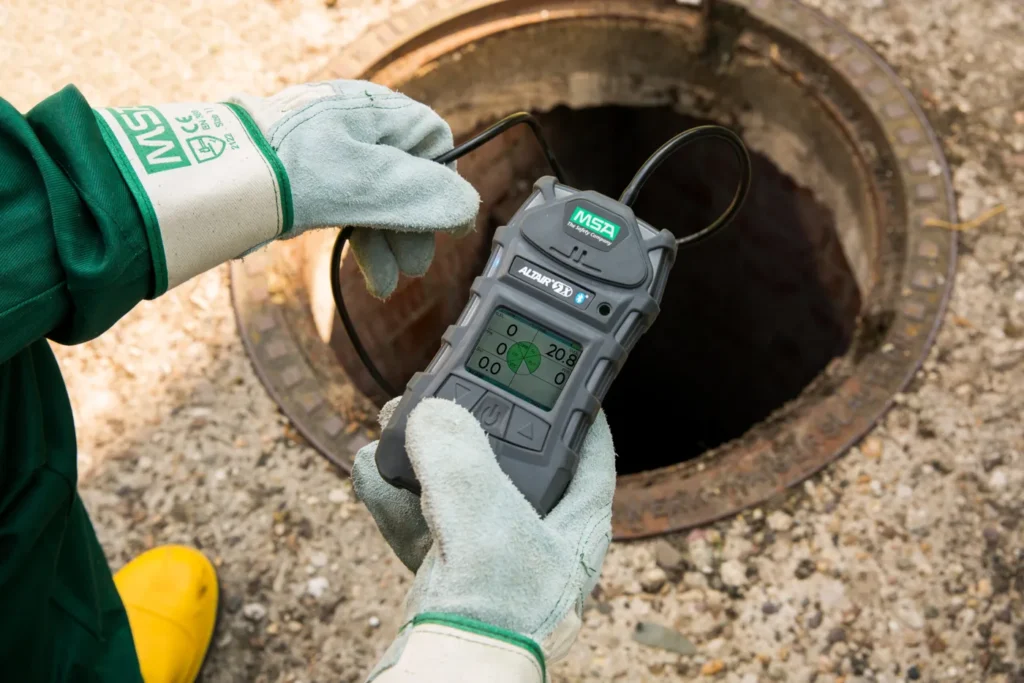

Sim! Ao concluir o mapeamento, fornecemos a locação imediata de todo o pacote de equipamentos prescrito no seu cadastro: detectores multigás MSA Altair 4XR/5X com bomba, cavaletes de ar mandado tipo Arcofil, máscaras autônomas SCBA 30/45 min, máscaras de fuga EEBD, insufladores/exaustores à prova de explosão (Ex) e iluminação 24V Ex.
